防汛抗旱方案

——移动式柴油机泵车在防汛抗旱中的应用

针对气候复杂多变，洪涝旱互现的现象，丹鹿技研科技（上海）有限公司在几年前就开始了防汛抗旱方面的技术研究，并对移动式柴油机泵车的设计与制造，取得了实质性的成果。

一、三防办

三防指的是防汛防旱防风，防汛防旱防风指挥部办公室挂靠水务局。负责组织、协调、监督、指挥防汛防旱防风防冻工作，对管辖内重要江河湖泊和重要水工程实施防汛抗旱调度和应急水量调度；负责水旱灾情的发布，指导、监督重要江河、水库抗洪抢险工作；负责编制防汛防旱防风和防冻应急预案并组织实施；指导水务突发公共事件的应急管理工作；承担防汛防旱防风指挥部的日常工作。

二、三防办物资储备要求

我国沿海东南地区气候复杂多变，降雨总体偏多，江河洪水多发重发，台风登陆频繁密集，山洪灾害点多面广，部分城市内涝严重，局部地区持续受旱。全国防汛抗旱工作视频会议要求，要着力做好江河防汛工作，扎实做好抗旱供水工作。

沿海东南地区气候复杂多变，不确定性、突发性、突变性明显，局部的灾害性天气比较突出。年降雨时空分布不均。降雨集中期内可能出现较严重的局部性洪涝灾害和山洪地质灾害，洪涝旱互现。根据记录，每年登陆或严重影响广东省的热带气旋大概为5～7个，其中有1～2个强台风或超强台风并伴随有较严重的风暴潮。这引发了省三防办对防汛抗旱物的巨大需求。

沿海东南地区各省市三防办的物资储备中心，经国家防办批准设立，其设立的目的是充分发挥中央充分发挥抗旱物资的应急保障作用，及时有效地支持广东及周边省区的抗洪抢险和应急救援工作。对完善全省三防物资储备体系，提升全省防灾减灾能力必将发挥重要作用。

三、防汛抗旱解决方案

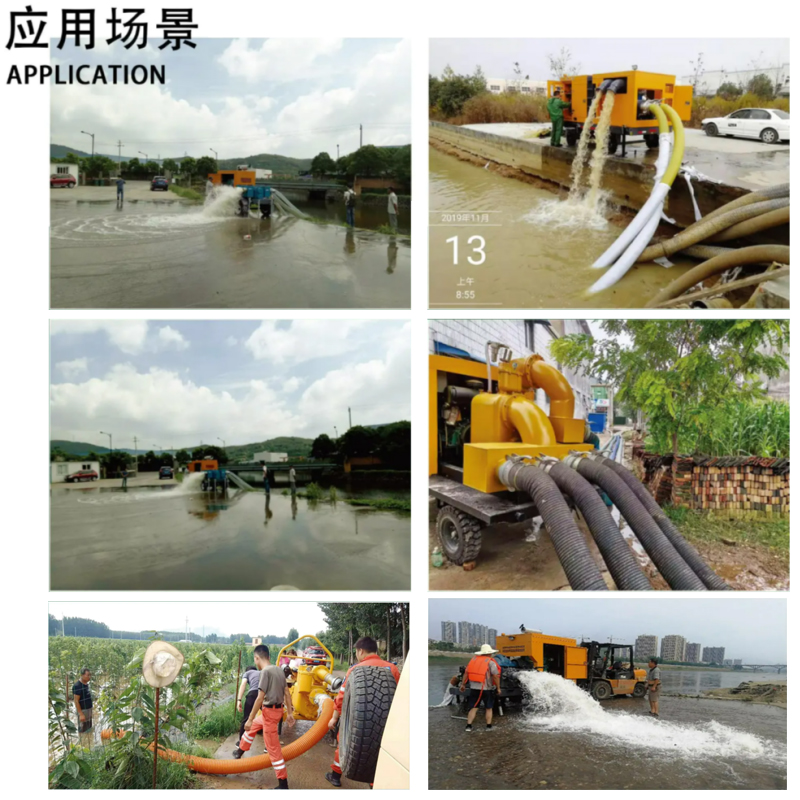

针对气候复杂多变，洪涝旱互现的现象，我司在几年前就开始了这方面的技术研究，并进行了个别产品的设计与制造，取得了实质性的成果。本公司研发的移动式柴油机泵车流量大、体积小、智能控制、免维护等特点，采用人工储能启动的风冷发动机，不但免除了蓄电池、风扇水箱冷却系统的维护烦恼，同时能在极高、低温和沙尘等恶劣的环境下全天候工作。在长期存放的情况下，装备随时可以奔赴现场并立即投入作业。应用于城市内涝排水、抗旱抢险、淤泥排水、紧急抢险排水等市政排水；农田抗旱供水的排灌系统、围堰抽水、临时调水等作业。

四、丹鹿移动式柴油机泵车产品技术参数

五、丹鹿移动式柴油机泵车产品性能特点

1 .双启动

蓄电池失效也能使用人工储能启动器启动；

2.免加水

水泵启动前无需灌水，无需抽真空和采用其它方式附助抽水，把抽水管伸入所需抽水地方后，可直接启动水泵抽排水；

3.无堵塞

允许吸入介质：能通过污水、杂质，普通的塑料袋、纺织袋、泥浆、毛发等杂物能顺利通过抽排，不会堵塞泵体；允许抽排固形物直径可达80mm，并具有输送高粘度介质的能力；

4.免维护

低使用成本。

六、技术说明书

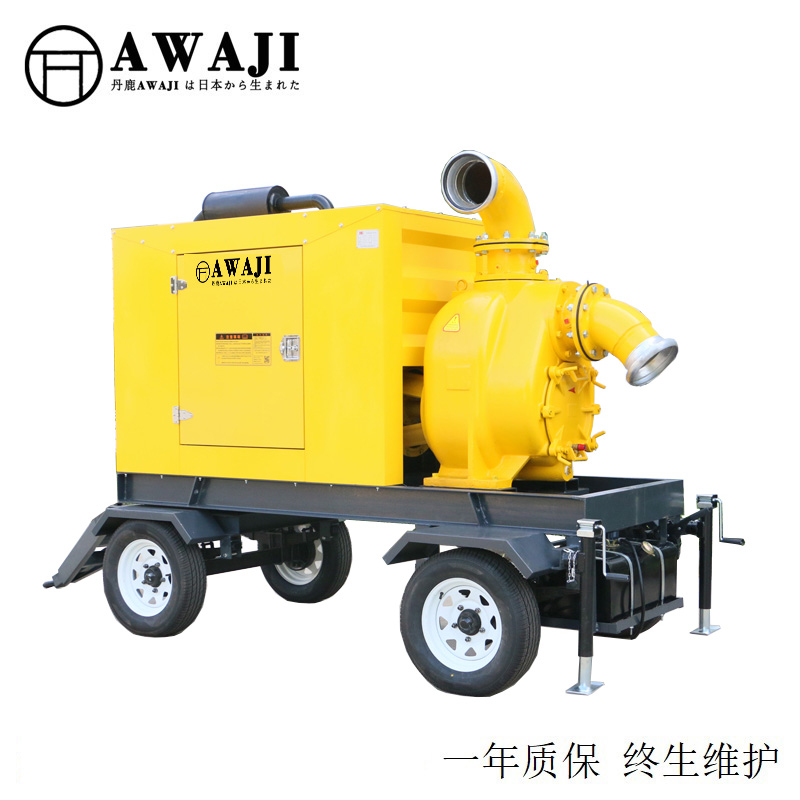

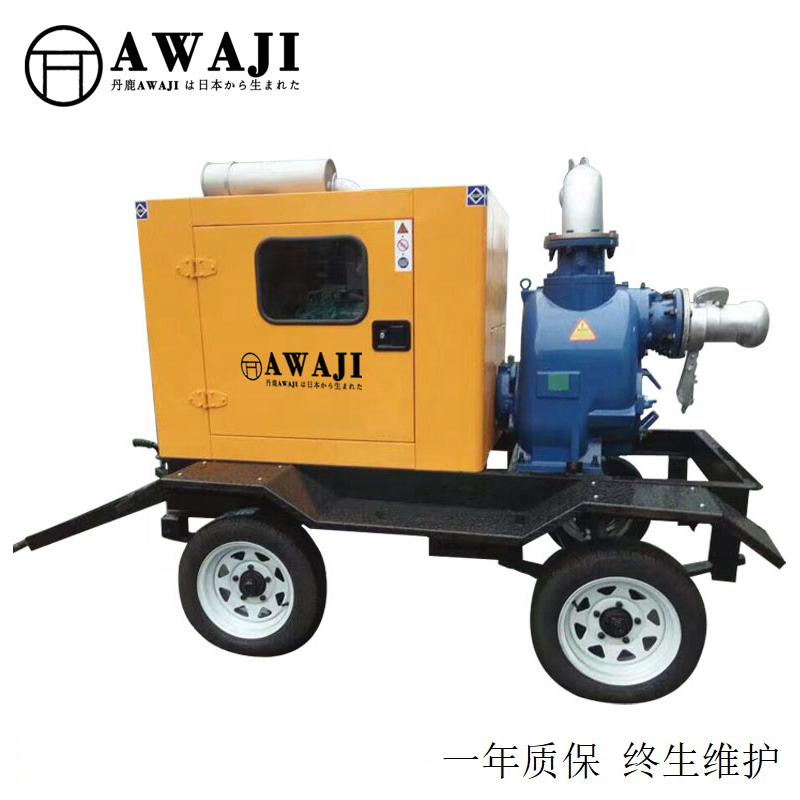

1.我公司根据抢险救灾的应用特性，参照军用装备的设计理念进行配套，创新一种抢险救灾用设备的应急排涝泵（移动式抢险救灾专用泵站）。主要用于无电源地区的突击排涝抢险，设备抵达现场后直接启动柴油机带动转子泵即可达到工况，方便快捷。我们的移动式抢险救灾专用泵站应用了多项创新的技术，用全新的概念进行设计与制造。使设备完全满足长期库存、欠缺保养、非专业人员操作、工作环境恶劣、易于维护等抢险设备的特殊需求。

2.移动式抢险救灾用泵站具有抽排能力强，能抽气、液、固混输，能顺利抽排最大80mm大尺寸固形物且不会堵塞泵体，如普通的塑料袋、纺织袋、泥浆、毛发等杂物且不会缠绕于转子上，不堵塞泵体。

3.可选配有两盏磁力移动式可360°自由旋转LED强光灯，可安装于设备顶端或任意有金属支架上，适应夜间作业。

4.机动性作业工作环境，随时可达作业现场。宽扬程大流量，可以实现大流量的高排水或者远距离输送。

5.主要用于无电源地区的突击排涝抢险、抗旱抢险；农业灌溉、水产养殖；各种临时抽水场合；围堰抽水、市政排水等；具有结构简单、移动性好、灵活机动、效率高、使用可靠、操作简单（两人能迅速安装操作）。

3.4.6 标准设计电启动和人工机械储能双启动模式的柴油机、转子泵、智能控制系统、整机密封性能良好。

七、主要部件说明

1.柴油机：丹鹿AWAJI柴油机

采用丹鹿AWAJI技术且装配有电马达和机械马达两种启动方式的柴油机无需经过变速器或减速器直接驱动转子泵，无需其他动力源驱动，减少部件数量，降低能耗，配有流量、扬程、转速、燃油表和机油报警基于一体的控制系统。

2.转子泵

转子泵是结合离心泵和转子泵二者优点，一对螺旋转子相向旋转，将物料从低压区推向高压区，转子和壳体之间间隙配合，转子之间接触但不挤压，介质在泵腔内行程短，部件磨损小，因此特别适合输送含固体颗粒的介质，转子泵流量和转速从正比关系；通过调节转速就可以调节流量。

转子泵具有流量大、无需抽真空和其他方式辅助抽水，把抽水管伸入到所需抽水地方后，可直接启动水泵抽排水。同时能实现气、液、固混输，通过大尺寸固形物、效率高、运行可靠、维护方便等优点。该泵具有超长服务寿命和流量稳定、维护特别简单、特殊设计的机械密封（两端支撑安装密封），寿命更持久，无泄漏、泵体积小，不怕干运行（可以干磨）、在线维修快捷等特点。

3.柴油机水泵基座

底座：采用重型钢结构焊接而成，将柴油机、油箱、控制屏、蓄电池、水泵组成一体。

4.控制系统（采用双层门控制箱，有效防止电气部分进水）

采用集成控制（抢险救灾泵站控制系统），该控制设计参照公司的规范、标准，并符合国标GB27898-2011标准。可实时显示水泵的流量、扬程及柴油发动机运行等参数，并有过载保护及设备系统故障诊断功能。

系统配有两套控制，其中一套全自动控制，另一套为手动操作。手动控制装置，手动控制装置能在自动控制系统失效的情况下能独立完成启动与停机。

控制系统的面板直接数字式LED显示屏显示运行参数，满足在户外阳光照射下5米范围内能清晰读取相关数据。

八、电气设计说明

1.柴油机水泵的启动由应急启动信号、水系统压力开关或维修手动进行。（另通过网络遥控启动是为了满足应急监控中心实现自动巡检的操作）

2.应急启动后，发动机一直运行直至应急启动信号消失或发动机出现故障为止。

3.假如发动机不能在15秒内启动成功，则须停顿15秒后重复再次启动，如果还不成功，则连续进行6次该操作。

4.系统配有两套控制，其中一套全自动控制，另一套为手动操作。手动控制装置能在自动控制系统失效的情况下能独立完成启动与停机。

5.当蓄电池损坏时或长期没有充电，可采用机械启动装置实施人工储能启动。

6.控制器的面板直接显示的运行参数。
